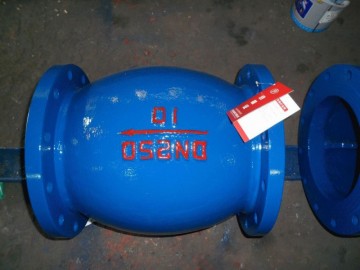

點擊圖片查看大圖一、HQ44X微阻球形止回閥產品概述
HQ44X微阻球形止回閥，采用橡膠包皮球為閥瓣，在介質的作用下，可在閥替內的滑道上滾動，從而打開或關閉閥門。流量大流阻損失小，密封性能好，消聲關閉，可減小水擊波。
二、HQ44X微阻球形止回閥主要技術參數
公稱壓力：1.0～1.6MPa
公稱通經：50～1000mm
適用介質：水及弱腐蝕性流體
適用溫度：0～80℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準: GB/T 13927 AP1598
三、HQ44X微阻球形止回閥主要零部件材料
|
零件名稱
|
閥體
|
閥瓣
|
閥座
|
彈簧
|
|
材料
|
鑄鐵、球鐵、鑄鋼
|
鑄銅、不銹鋼
|
銅、不銹鋼
|
不銹鋼
|
四、HQ44X微阻球形止回閥主要外形連接尺寸
|
DN（mm)
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
|
L
|
203
|
216
|
241
|
292
|
330
|
356
|
495
|
622
|
698
|
781
|
914
|
978
|
978
|
1295
|
1448
|
1600
|
1760
|
1900
|
|
H
|
180
|
210
|
225
|
245
|
280
|
320
|
380
|
450
|
470
|
500
|
||||||||
|
H1
|
510
|
570
|
640
|
715
|
815
|
825
|
980
|
1155
|
1260
|
1350
|
1660
|
1700
|
